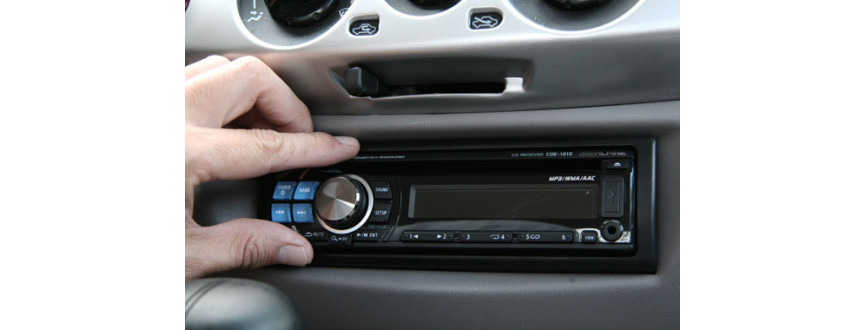

Як правильно підключити магнітолу в машині

Стати щасливим власником автомагнітоли – половина справи. Її ще потрібно правильно встановити. Читайте про схему підключення магнітоли, розпинання проводів на гайді від досвідчених автолюбителів.

Прилади та матеріали

Перш за все, перевірте пази автомобіля, в яку буде встановлено пристрій. Виробники сучасних автомобілів оснащують їх стандартними ISO-конекторами. Але інколи цього не відбувається. Виходячи з результатів огляду, вибирайте собі магнітолу. В даний час існує 2 види систем для автомобіля:

• вбудовувані – якщо ви залишаєте машину, то зовнішню панель можна зняти та забрати із собою. Такі моделі з'явилися порівняно недавно;
• стаціонарні - в даний час виробники пропонують автомобілі з уже встановленою магнітолою. Тому купити можна або б/в або нову (зняті з того самого автомобіля).

Для встановлення потрібно:

• інструкція до обладнання;
• мультиметр – для перевірки проводів;
• плоскогубці;
• ніж;
• ізолятора;
• викрутки;
• дрот.

Обов'язково прочитайте інструкції і до магнітола, і до автомобіля. Це дозволить виключити помилки, наполягає на роботі.

Як з'єднати магнітолу та автомобіль

Для того щоб «пісня звучала», потрібно підключити магнітолу до живлення, антени та колонки. Провіди можуть бути зібрані в одне гніздо, іноді доводиться монтувати кожну жилу окремо.

Машини з фішкою ISO

Якщо у вас автомобіль 2000 випуску і молодше, то все максимально просто. Натисніть на фішку ISO у пристрої. Все, приєднання автомагнітоли пройшло успішно.

Встановлення антени

Машина вже укомплектована активною антеною. Але якщо сталася поломка, її доведеться замінити. Новий пристрій закріпіть на лобовому склі, а дроти він (червоного або синього кольору) до ISO. Переконайтеся, що проводка не заважає огляду. Далі, знайдіть джерело живлення з напругою 12 В (ланцюг запалювання або прикурювач). Підключіть кабель живлення антени через запобіжник.

Увімкніть пристрій, до якого підключено антену, та перевірте якість сигналу. У разі потреби відрегулюйте її положення для кращого прийому.

Підключення живлення автомагнітоли

Підключення живлення здійснюється через фішку ISO.

Що робити, якщо немає ISO-конектора

На багатьох автомобілях встановлені штатні фірмові роз'єми, які можуть відрізнятись від стандарту ISO. Ви можете придбати адаптер, який з'єднує оригінальний роз'єм автомобіля з ISO-конектором, підключити його до портів автомобіля та пристрою.

Якщо адаптери не випускають або можливість купити відсутня, можна з'єднати дроти на магнітолі і машині безпосередньо. Щоб їх ідентифікувати, скористайтеся вказівкою до пристрою. У більшості випадків дроти мають стандартне призначення:

• жовтий – постійне живлення (12 В, подається від акумулятора). Довжина струмопровідної жили від конектора до запобіжника має бути не більше 30 см;
• червоний – живлення при включеному запалюванні;
• чорний – заземлення;
• білий – антена;
• підключення динаміків – парні дроти різних кольорів зі смужками.

З'єднайте струмопровідні жили пристрою з проводами автомобіля за допомогою клем (плюс – широка клема, мінус вузька) або скрутками з подальшою ізоляцією. Кожен кабель слід екранувати за допомогою ізоляційної стрічки.

Якщо підключення автомагнітоли - для вас справа складна, то рекомендуємо звернутися за допомогою до майстерні. Це дозволить уникнути помилок, а ваше обладнання справно працюватиме.
